Vì sao cần phải có hệ thống hút hơi dung môi?

Hơi dung môi là gì và tại sao phải xử lý?

          Hơi dung môi là dạng khí phát sinh từ các chất dùng để hòa tan các thành phần trong quá trình sản xuất công nghiệp. Đặc biệt, dung môi hữu cơ — hợp chất chứa nguyên tố cácbon trong cấu trúc phân tử — được ứng dụng rộng rãi trong nhiều lĩnh vực: làm sạch khô (tetrachlorethylene), pha loãng sơn và mực in (toluene, nhựa thông), hóa chất tẩy rửa và đánh bóng (acetone, methyl acetate, ethyl acetate), tẩy dầu mỡ tại chỗ (hexane, dầu nhẹ), sản xuất mỹ phẩm và nước hoa (ethanol), cùng nhiều quy trình tổng hợp hóa học khác.

         Đặc tính nổi bật của hầu hết dung môi hữu cơ là tính dễ bay hơi mạnh ở nhiệt độ thường. Chính vì vậy, trong quá trình sử dụng, chúng nhanh chóng chuyển sang dạng khí và lan tỏa trong không khí nhà xưởng, dễ dàng xâm nhập vào cơ thể người lao động qua đường hô hấp, da và niêm mạc.

         Trong số các hợp chất hơi dung môi phổ biến, nhóm VOCs (chất hữu cơ dễ bay hơi), Benzen và Toluen là những chất có tác động nguy hiểm nhất. Benzen được Cơ quan Nghiên cứu Ung thư Quốc tế (IARC) phân loại là chất gây ung thư nhóm 1 cho người, có thể gây bệnh bạch cầu và tổn thương tủy xương. Toluen và các đồng đẳng nếu tiếp xúc kéo dài sẽ ảnh hưởng hệ thần kinh trung ương, gây đau đầu, chóng mặt, mệt mỏi, rối loạn thị giác và phối hợp vận động; tiếp xúc nồng độ cao còn có thể gây tổn thương gan, thận và hệ hô hấp. Bên cạnh đó, hơi dung môi hữu cơ còn dễ tạo thành hỗn hợp khí dễ cháy nổ khi nồng độ đạt ngưỡng nhất định, tiềm ẩn nguy cơ an toàn PCCC tại nơi sản xuất.

      Không chỉ ảnh hưởng trực tiếp đến sức khỏe con người, hơi dung môi khi thải trực tiếp ra môi trường còn gây ô nhiễm không khí, tạo mùi khó chịu, góp phần hình thành mưa axit và vi phạm nghiêm trọng quy định pháp luật về bảo vệ môi trường. Theo quy định hiện hành, nồng độ các chất hữu cơ trong khí thải phải tuân thủ nghiêm ngặt QCVN 19:2009/BTNMT và QCVN 20:2009/BTNMT; việc phát thải không xử lý sẽ bị phạt tiền, đình chỉ hoạt động và yêu cầu khắc phục hậu quả.

→ Đây chính là lý do cốt lõi bắt buộc phải lắp đặt hệ thống hút và xử lý hơi dung môi tại các cơ sở sản xuất sử dụng dung môi hữu cơ: bảo vệ sức khỏe người lao động, phòng ngừa nguy cơ cháy nổ, tuân thủ tiêu chuẩn môi trường theo quy định nhà nước và đảm bảo hoạt động sản xuất bền vững, không bị gián đoạn do thanh tra, kiểm tra.

Quá trình xử lý hút hơi dung môi

Để đảm bảo thu gom triệt để và xử lý hiệu quả hơi dung môi phát sinh, hệ thống được thiết kế hoạt động theo quy trình khép kín gồm nhiều giai đoạn liên tiếp, kết hợp hấp phụ vật lý bằng than hoạt tính và hấp thụ hóa học tại tháp hai tầng, đảm bảo khí đầu ra đạt tiêu chuẩn QCVN 19:2009/BTNMT trước khi thải ra môi trường.

Bước 1 — Thu gom hơi dung môi tại nguồn

Hơi dung môi hữu cơ phát sinh tại các vị trí công nghệ được chụp hút thu gom trực tiếp tại nguồn phát thải nhờ hệ thống chụp hút thiết kế phù hợp với đặc thù từng thiết bị. Quạt ly tâm chuyên dụng tạo lực hút đủ mạnh để dẫn luồng khí ô nhiễm theo hệ thống đường ống vào khu vực xử lý, hạn chế tối đa hơi dung môi lan tỏa ra không gian nhà xưởng.

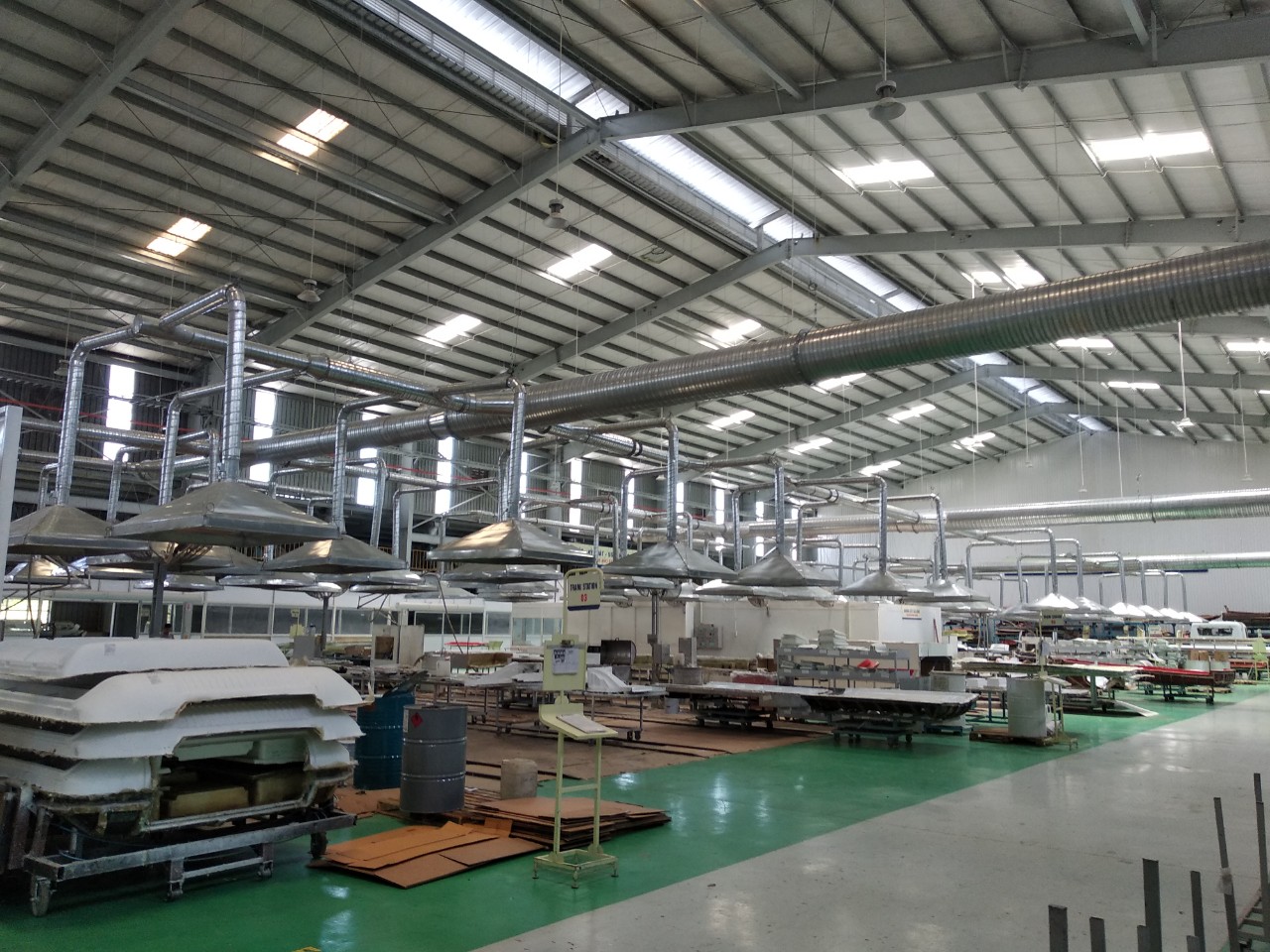

Hình ảnh minh họa: Hệ thống chụp hút thu gom hơi dung môi lắp đặt tại vị trí phát thải

Bước 2 — Xử lý tại tháp hấp phụ than hoạt tính

Luồng khí sau khi được thu gom và dẫn vào hệ thống sẽ đi vào tháp hấp phụ than hoạt tính — thiết bị đóng vai trò cốt lõi trong việc loại bỏ hơi dung môi hữu cơ. Khí thải được đưa từ dưới lên qua các lớp than hoạt tính có chất lượng cao, với diện tích bề mặt riêng lên đến 800–1.200 m²/g và hệ thống lỗ xốp phân bố hợp lý. Tại đây, các phân tử hơi dung môi hữu cơ bị giữ lại trên bề mặt than theo cơ chế lực Van der Waals — quá trình hấp phụ vật lý diễn ra tự nhiên với hiệu suất rất cao.

Than hoạt tính có thể giữ được lượng dung môi tương đương 20–35% khối lượng riêng trước khi đạt trạng thái bão hòa. Khi đó cần thay thế hoặc tái sinh than để duy trì hiệu suất xử lý. Thời gian sử dụng phụ thuộc vào nồng độ và thành phần hơi dung môi, thông thường từ 6 đến 12 tháng trong điều kiện vận hành tiêu chuẩn.

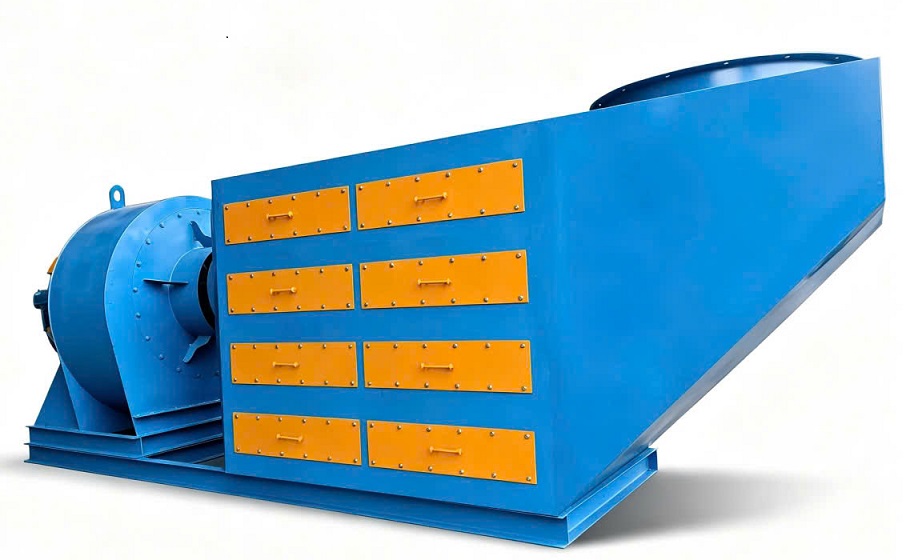

 [Hình ảnh minh họa: Cấu tạo và nguyên lý hoạt động tháp hấp phụ than hoạt tính xử lý hơi dung môi]

Bước 3 — Xử lý tại tháp hấp thụ hai tầng

Sau khi qua lớp than hoạt tính, luồng khí tiếp tục đi vào tháp hấp thụ hai tầng — thiết bị được thiết kế chuyên sâu để hoàn thiện quá trình xử lý, loại bỏ triệt để các chất còn lại, bụi mịn và điều chỉnh nhiệt độ khí thải.

Cơ chế hoạt động của tháp hấp thụ:

Dòng khí đi vào từ phía dưới, phân bố đều trên toàn bộ tiết diện tháp và di chuyển từ dưới lên trên.

Dung dịch hấp thụ được bơm ly tâm từ bể chứa lên bộ phân phối ở trên đỉnh tháp, phun xuống thành những giọt lỏng kích thước rất nhỏ, phủ đều trên bề mặt vật liệu tiếp xúc.

Tháp có cấu tạo hai tầng, mỗi tầng đều lắp vật liệu đệm với bề mặt tiếp xúc lớn và độ rỗng cao, tạo điều kiện tối đa cho sự tiếp xúc giữa pha khí và pha lỏng.

Quá trình xử lý theo từng tầng:

Tầng dưới (tầng thứ nhất): Dòng khí và dung dịch hấp thụ tiếp xúc tạo thành màng nước trên bề mặt vật liệu đệm. Các hạt bụi kích thước nhỏ bị thấm ướt và giữ lại trong pha lỏng; đồng thời diễn ra quá trình trao đổi nhiệt, luồng khí có nhiệt độ cao sẽ được làm nguội dần, tạo điều kiện thuận lợi cho quá trình xử lý ở tầng trên. Một phần các chất ô nhiễm hòa tan trong nước cũng được loại bỏ tại đây.

Tầng trên (tầng thứ hai): Tiếp tục quá trình xử lý triệt để hơn với cơ chế tương tự — hòa tan và phản ứng hóa học. Hơi dung môi còn lại cùng các thành phần ô nhiễm khác khi tiếp xúc với hóa chất trong dung dịch hấp thụ sẽ tham gia phản ứng, tạo thành muối và các hợp chất ít bay hơi, rơi xuống đáy tháp theo dòng nước.

Hình ảnh minh họa: Cấu tạo hai tầng và quy trình xử lý khí tại tháp hấp thụ]

Bước 4 — Khí sạch và xử lý nước thải

Sau thời gian tiếp xúc đủ dài và điều kiện phù hợp, các chất ô nhiễm được loại bỏ hiệu quả. Dòng khí sau xử lý là khí sạch, đạt tiêu chuẩn môi trường QCVN 19:2009/BTNMT trước khi thải ra ngoài qua ống xả.

Phần dung dịch sau phản ứng mang theo các chất ô nhiễm dạng hòa tan và kết tủa sẽ chảy xuống đáy tháp hấp thụ, được tháo ra định kỳ đưa về bể chứa bùn để lắng và xử lý. Phần nước trong ở lớp trên được tách ra và tuần hoàn tái sử dụng lại cho tháp, giúp tiết kiệm nước vận hành. Sau một thời gian hoạt động nhất định, nước tuần hoàn sẽ được dẫn về hệ thống xử lý nước thải tập trung, đồng thời định kỳ bổ sung nước sạch và hóa chất hấp thụ mới vào bể chứa.

[Hình ảnh minh họa: Toàn bộ quy trình xử lý hơi dung môi từ thu gom đến khí sạch đầu ra]

Dự án triển khai thực tế: Hệ thống hút hơi tại Nhà máy Trường Hải Ô Tô

Giải pháp hệ thống hút hơi dung môi do Quạt Công Nghiệp Hòa Phát thiết kế, sản xuất và lắp đặt đã được ứng dụng thành công tại Nhà máy Trường Hải Ô Tô — một trong những cơ sở sản xuất linh kiện ô tô hàng đầu Việt Nam, với yêu cầu kỹ thuật và tiêu chuẩn môi trường rất cao.

Hệ thống sử dụng quạt ly tâm chuyên dụng được tính toán công suất chính xác, kết hợp hệ thống chụp hút thiết kế theo từng vị trí phát thải và hệ thống đường ống dẫn khí đồng bộ, đảm bảo thu gom triệt để hơi dung môi phát sinh trên dây chuyền sản xuất. Toàn bộ thiết bị tháp hấp phụ, tháp hấp thụ và đường ống được chế tạo từ vật liệu chịu ăn mòn, đảm bảo tuổi thọ dài và hoạt động ổn định trong điều kiện làm việc liên tục.

Thông tin chi tiết dự án:

Hợp đồng số: 06-11/2019/QUAT HP-CCMC

 Bên mua: Công ty TNHH Một thành viên Sản xuất Linh kiện Composite Chu Lai Trường Hải

Địa chỉ: Thôn 4, xã Tam Hiệp, huyện Núi Thành, tỉnh Quảng Nam, Việt Nam

Phạm vi cung cấp: Hệ thống hút hơi dây chuyền sản xuất, hệ thống quạt hút hơi nóng, thiết bị xử lý hơi dung môi đạt chuẩn QCVN 19:2009/BTNMT, Sau khi đưa vào vận hành, hệ thống hoạt động ổn định, nồng độ hơi dung môi tại môi trường lao động giảm rõ rệt, khí thải đầu ra luôn đạt tiêu chuẩn môi trường theo quy định, giúp doanh nghiệp yên tâm sản xuất mà không lo vi phạm quy định pháp luật.

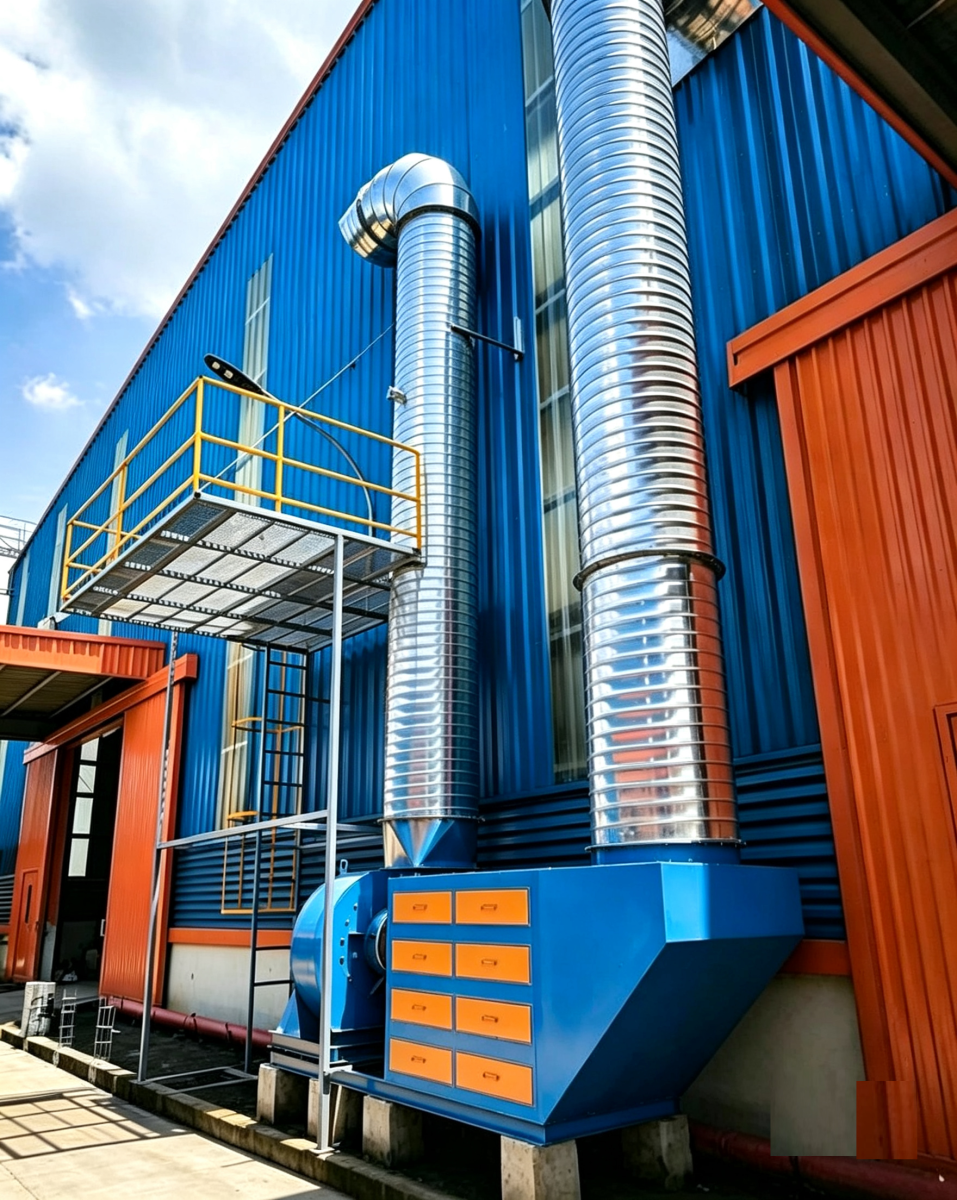

Hệ thống quạt hút và tháp xử lý hơi dung môi đã lắp đặt tại Nhà máy Trường Hải Ô Tô

Kết luận

Việc lắp đặt hệ thống hút và xử lý hơi dung môi không chỉ là yêu cầu bắt buộc theo quy định của pháp luật về bảo vệ môi trường và an toàn lao động, mà còn là giải pháp trực tiếp và hiệu quả nhất để:

• ✅ Bảo vệ sức khỏe người lao động — phòng ngừa các bệnh nghề nghiệp do tiếp xúc lâu dài với Benzen, Toluen và các hợp chất VOCs;
• ✅ Tuân thủ tiêu chuẩn môi trường — đảm bảo khí thải đạt QCVN 19:2009/BTNMT, tránh bị xử phạt và đình chỉ hoạt động;
• ✅ Phòng ngừa nguy cơ cháy nổ — giảm nồng độ hơi dung môi dễ cháy trong không khí nhà xưởng xuống dưới ngưỡng nguy hiểm;
• ✅ Nâng cao hiệu quả sản xuất — môi trường làm việc trong lành giúp người lao động yên tâm, năng suất cao hơn;
• ✅ Xây dựng hình ảnh thương hiệu có trách nhiệm với môi trường và xã hội.

Nếu nhà máy của bạn đang sử dụng dung môi hữu cơ trong sản xuất và chưa có hệ thống xử lý hơi dung môi đạt chuẩn, hoặc hệ thống cũ đã không còn đảm bảo hiệu quả, hãy liên hệ ngay với Quạt Công Nghiệp Hòa Phát để được tư vấn giải pháp tối ưu, phù hợp với quy mô sản xuất và đặc thù ngành nghề của doanh nghiệp.
